CL5070GSS6YH小多利卡消防灑水車_20210609085754(1).pdf（雙擊下載）

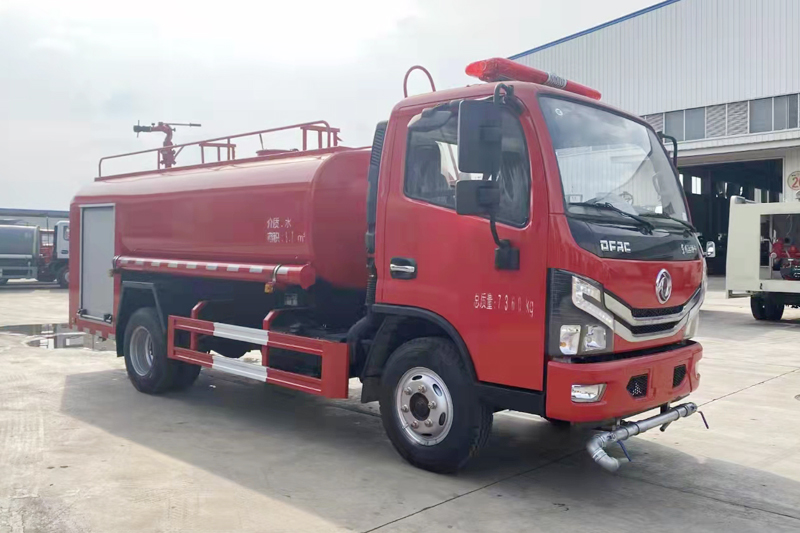

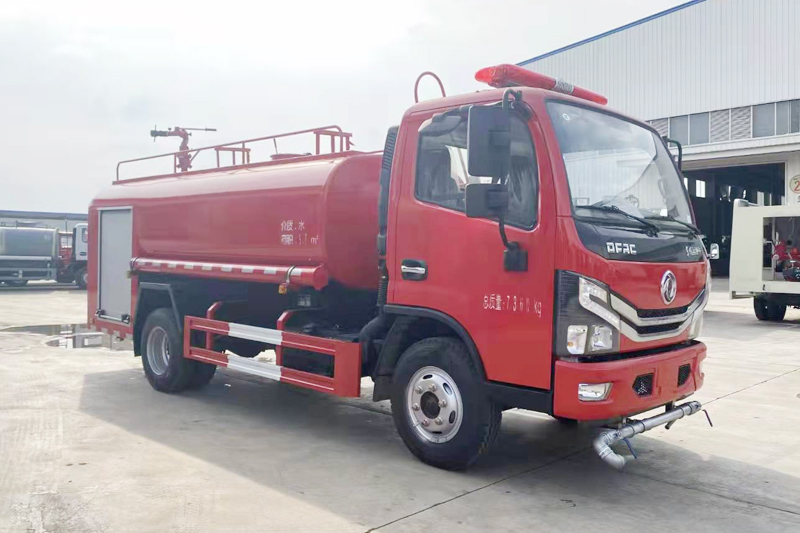

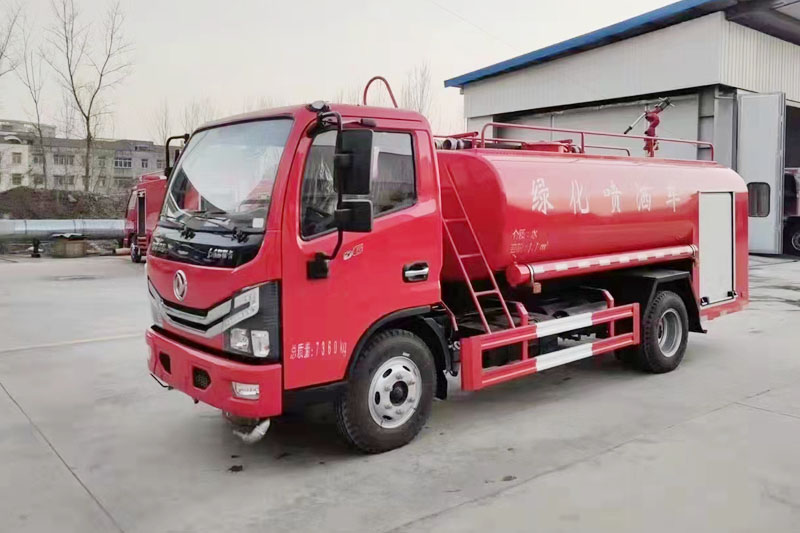

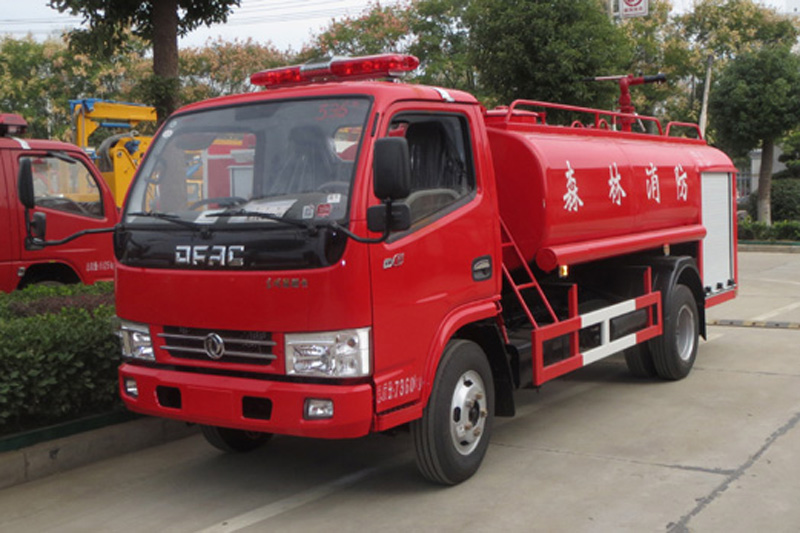

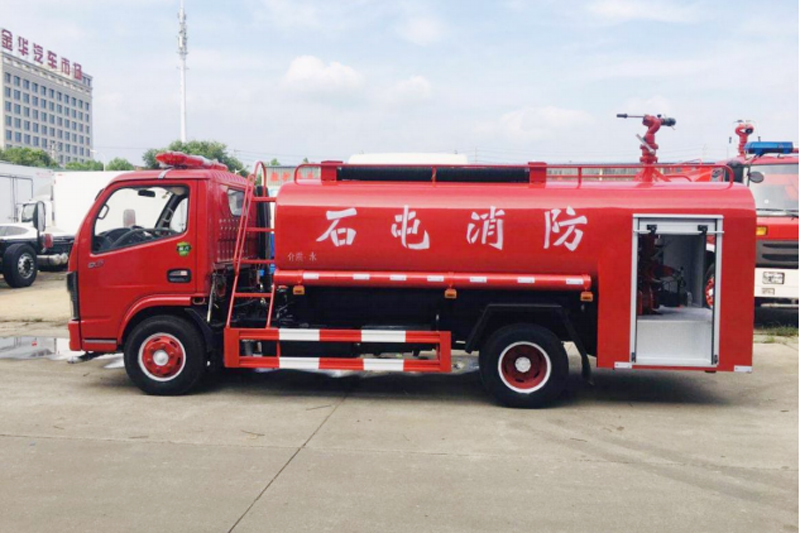

程力牌 CL5070GSS6YH 型消防灑水車
技術規格書
一、 整車
1. 外廓尺寸：6120×2000×2420 mm
2. 乘員人數：2
3. 水罐容積：4600L
4. 水泵：流量 20L/S@1.0MPa
5. 水炮：流量 20L/S@0.8MPa，射程不小于 48m。
二、 底盤
1. 型號：東風 EQ1075SJ3CDF
2. 驅動型式：4×2
3. 軸距：3308mm
4. 發動機：
型號為 D20TCIF1，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
? 額定輸出功率為：93KW
? 排放標準：國ⅤI
5. 變速箱：機械式手動變速箱，5 個前進檔
6. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
7. 制動系統
? 行車制動：真空助力制動
? 駐車制動：中央鼓式制動
? 輔助制動：發動機排氣制動
8. 最高車速：110km/h
三、 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。
四、 駕乘室
1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：單排雙門，乘員人數為 2。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
五、 上裝
(一) 罐體
1. 容積：4600L（水）。
2. 結構：
? 方圓焊接結構，內設防蕩隔板和防浪孔。
? 人孔及人孔蓋 1 套，直徑φ500 mm。
? 注水管位于罐體右邊，通徑為 DN65。
? 排污管 1 個，位于罐體底部，通徑為 DN40。
3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為 3mm，封頭厚度為 4mm。
（根據客戶需要：內壁全部做防腐處理，經久耐用）。
4. 設備：
? 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。? 排污閥：手動控制
(二) 器材箱
1. 結構：
? 泵室框架為焊接結構。
? 內蒙皮為輕合金花紋鋁板。
? 根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：泵室蒙皮為優質碳鋼材料。

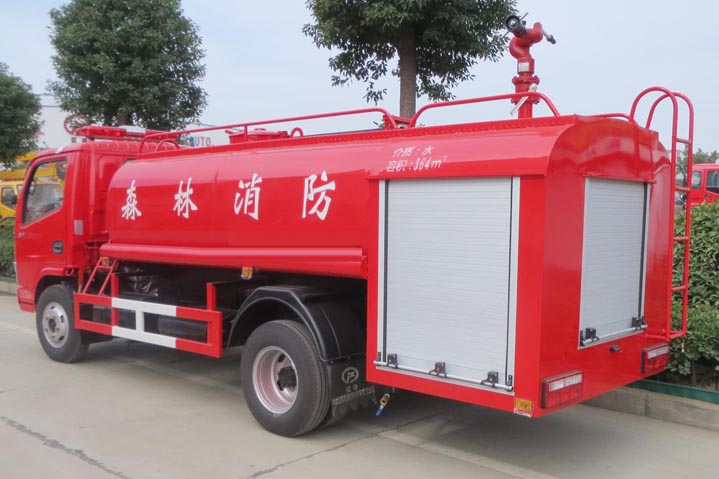

3. 卷簾門：
? 材質為輕合金卷簾門，質量輕，防腐性能好。
? 卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
4. 頂部：采用具有防滑花紋板及防護欄，確保人員安全。
5. 尾部：配備可供消防人員上下的爬梯。六、 消防泵及水路系統
1． 消防泵
? 型號：CB10/20 車用消防泵
? 安裝位置：后置
? 流量及壓力：20L/S@1.0MPa
? 引水時間：≤35 秒（
7 米吸深時）
2． 消防炮
? 型號：PS20 車載手動炮? 安裝位置：泵室頂部
? 流量及壓力：20L/S@0.8MPa
? 射程：不小于 48m
? 旋轉角度：360°
? 俯仰角；-15°～45°
3． 消防管路
? 罐吸水管路：DN100，帶手動蝶閥，右置向前
? 外吸水管路：DN100，后置向后
? 炮出水管路： DN65，帶止回閥，頂置向上
? 水帶出水管路： 2×DN65，帶手動球閥，頂置左右各 1
? 泵往罐注水管路：DN40，帶手動球閥，右置向前
? 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側
? 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在
低溫狀態下凍裂。七、 電氣系統
1. 車輛兩側裝有 3 個符合國家標準的側標志燈
2. 尾部裝有符合國家標準的組合尾燈和牌照燈。
3. 操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐
震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防
水路系統工作原理和操作說明。八、 器材配備及布置
1. 配備原則
? 客戶有特殊需求時，根據客戶的需求配備
? 客戶沒有特殊需求時，按照公司的企業標準配備
九、 隨車基本配備清單
序號
名稱
規格/代號
單位
數量
備注
1
吸水管
Φ100mm×4m
根
2
2
消防水帶
Φ65mm×20m
盤
1
13 型扣式
3
直流水槍
只
1
4
吸水管扳手
把
1
5
濾水器
個
1
6
干粉滅火器
3gk
個
1
十、 整車涂裝
? 綠化噴灑車的外表噴涂 R03 大紅色；
? 消防泵管路噴涂 R03 大紅色；
? 側防護、后保險杠噴涂藍/白色相間。
備注：該車裝配前沖灑、后灑功能。可能用路面沖洗灑水降溫降塵。
